欢迎光临郑州市海旭磨料有限公司-碳化硅网站!
当前位置: 首页 > 产品展示 > 黑碳化硅粉系列 >
W28黑碳化硅W20黑碳化硅微粉

W28黑碳化硅W20黑碳化硅微粉

W28黑碳化硅,W20黑碳化硅微粉,W28黑碳化硅W20黑碳化硅微粉...

浏览次数:
全国销售热线:15890630517
W28黑碳化硅W20黑碳化硅微粉

黑碳化硅微粉产品简介:

黑碳化硅是以石英砂、石油焦(或无烟煤)等原材料在2600-2700℃高温的电阻炉中冶炼后冷却从而得到黑碳化硅原块,黑碳化硅原块经由破碎机破碎,球磨机继续磨细得到细粉。以细粉为原料,用溢流罐加大量水,依靠水的浮力精准控制时间,不同时间抽出不同型号黑碳化硅微粉,沉淀,经高温烘干,筛松,最后打包入库。

黑碳化硅呈黑色不透明六角形结晶体,莫氏硬度为9.2。仅次于金刚石和碳化硼,性能脆而锋利并且有一定的导电性。黑碳化硅含SiC为98.5%以上,其韧性高于绿碳化硅,大多用于加工抗张强度低的材料,如玻璃、陶瓷、石材、耐火材料、铸铁和有色金属 ,光学玻璃,陶瓷等非金属材料。

黑碳化硅高温冶炼的烧成方法俗称:埋粉烧成。它一通电即为加热开始,炉心体温度约2500℃,甚至更高(2600~2700℃),炉料达到1450℃时开始合成SiC(但SiC主要是在≥1800℃时形成),且放出CO。然而,温度高于2600℃时SiC会分解,但分解出的si又会与炉料中的C生成SiC。每组电炉配备一组变压器,但生产时只对单一电炉供电,以便根据电负荷特性调节电压来基本上保持恒功率,大功率电炉要加热约24h,停电后生成SiC的反应基本结束,再经过一段时间的冷却就可以拆除侧墙,然后逐步取出炉料。制备黑碳化硅主要是通过在高温条件下冶炼石英、石焦油的方法进行,因此对温度的需求较高,如果温度达不到需求就会产生杂质,所以企业要熟练掌握这一技术。

黑碳化硅微粉型号及理化指标:





 属性 properties

     规格  Type

 黑碳化硅微粉 Micropowder

“W”标

W63 W50 W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W0.5

“FEPA”标

F230 F240 F280 F320 F360 F400 F500 F600 F800 F1000 F1200 F1500 F2000

“JIS”标

JIS240# 280# 320# 360# 400# 500# 600# 700# 800# 1000# 1200# 1500# 2000# 2500# 3000# 4000# 6000# 8000#

保证值Guarantee Value

     典型值Typical Value

 化学成分

  Chemical

 Composition

SIC

                ≥97

   97.5

F.C

                ≤0.3

   0.2

Fe2O3

                ≤0.2

   0.15

H2O3

                ≤1

  0.3

黑碳化硅微粉W28:
W28黑碳化硅W20黑碳化硅微粉

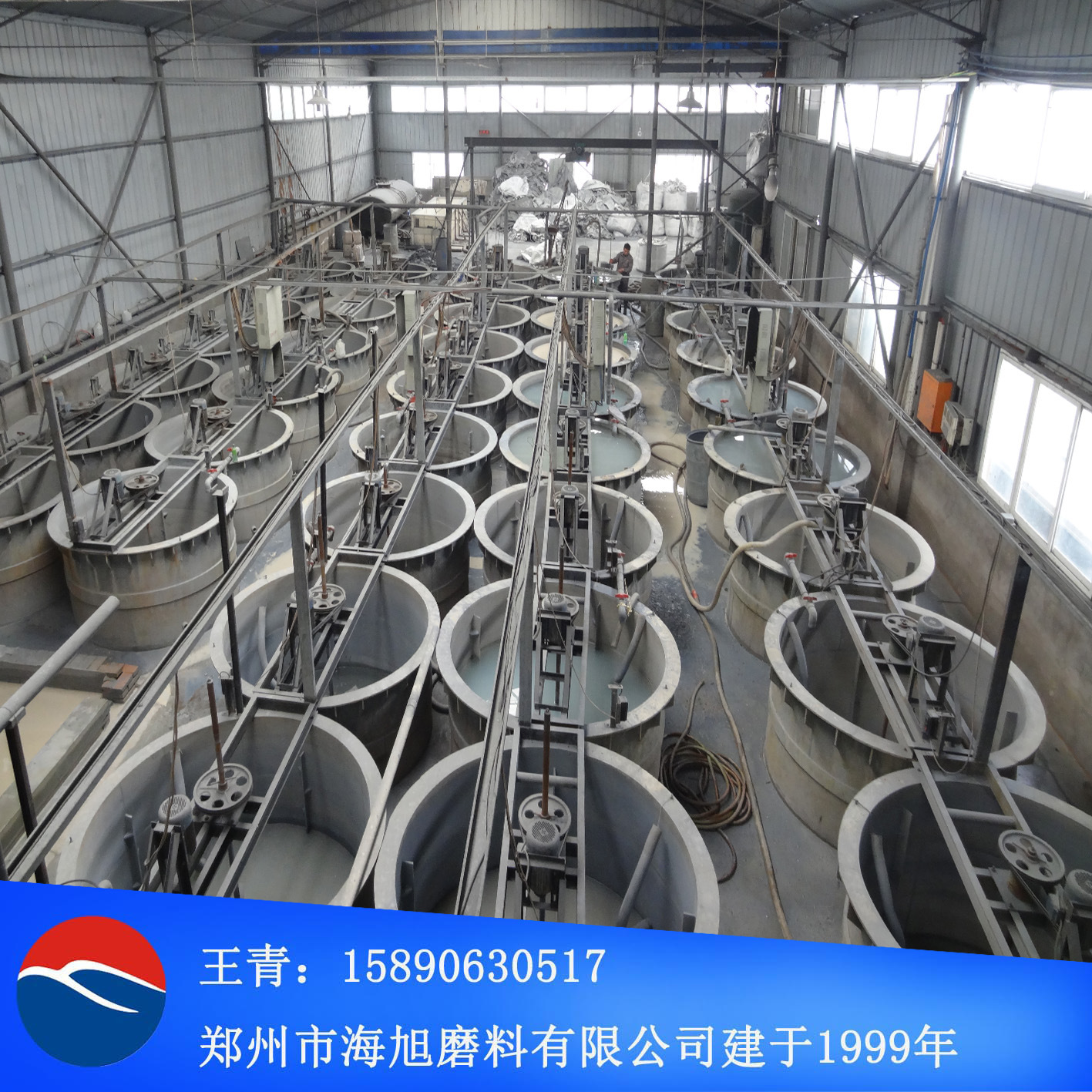

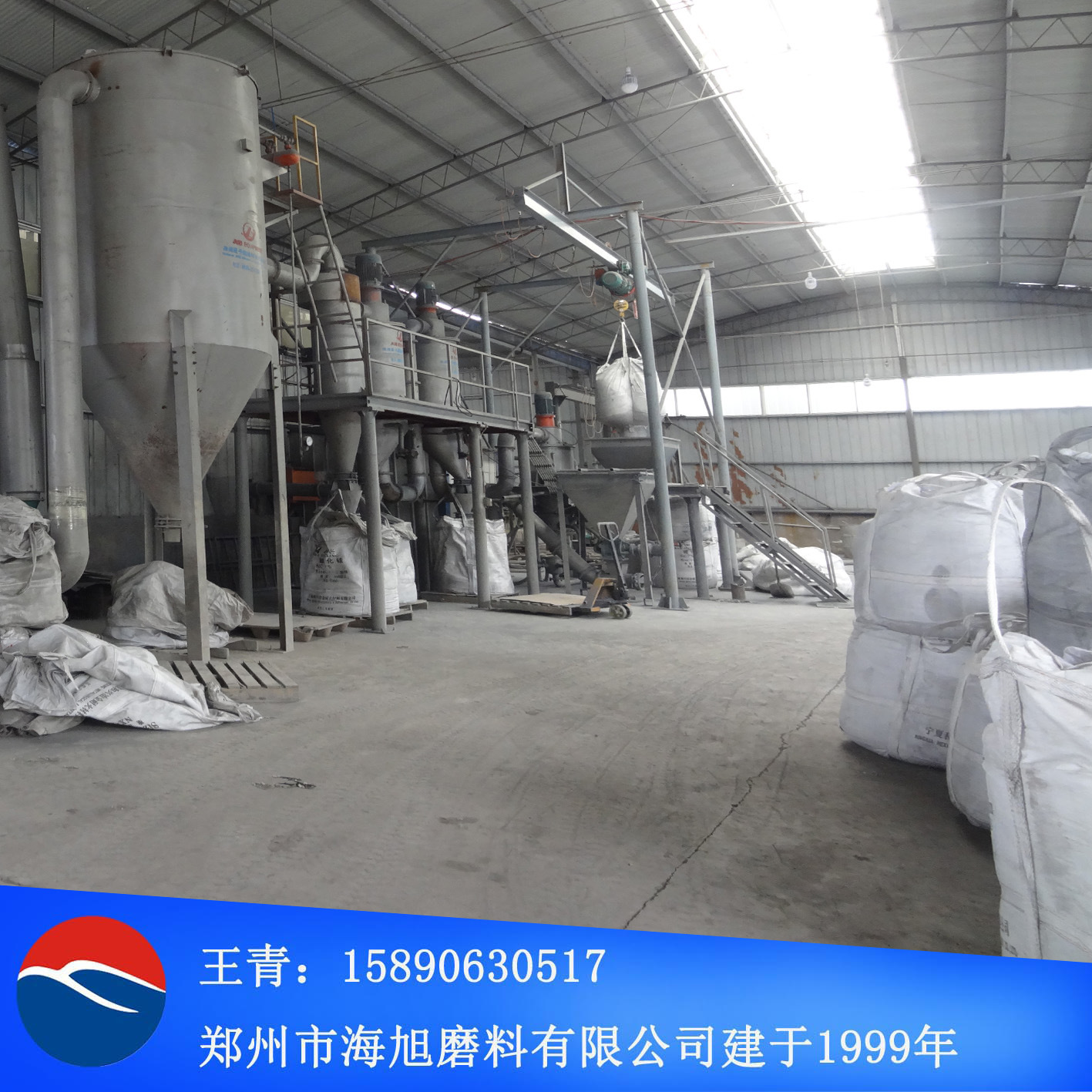

黑碳化硅生产车间:

W28黑碳化硅W20黑碳化硅微粉
W28黑碳化硅W20黑碳化硅微粉

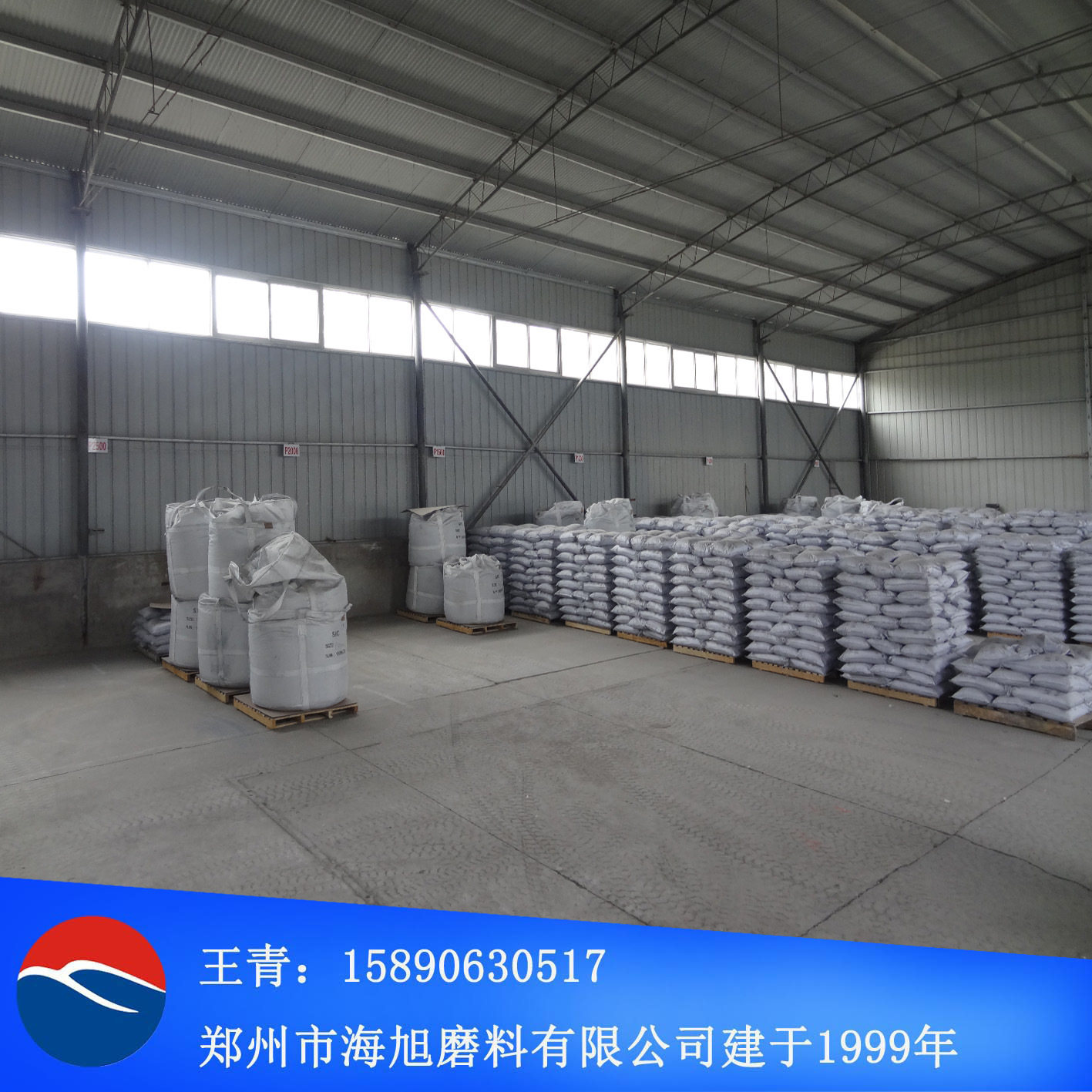

黑碳化硅仓库:

W28黑碳化硅W20黑碳化硅微粉


联系人:王青   手机:15890630517
电话:0371-63211283   电子邮件:kitty@zzhaixu.cn
地址:河南省荥阳市高村工业园区
Copyright 郑州市海旭磨料有限公司 版权所有   备案号:豫ICP备16034965号
